PIXEL PITCH LINEUP
RSV-HCP は、Flip Chip COB（Chip on Board）技術を採用した、P0.625 〜 P1.875 の幅広いピッチをカバーする屋内 LED ディスプレイです。LED チップを直接 PCB 基板に実装し、表面を全面樹脂で封止することで、従来の SMD 方式と比較して高精細・高耐久・高コントラスト（15,000:1）を実現。P0.625 で 960×540（HD超）/ 4枚 で 4K UHDの超高精細表示が可能です。わずか 37.4mm 厚 / 4.6kg の超薄型・軽量設計で、会議室・コントロールルーム・放送スタジオなど、最高画質を求める空間に最適です。
APPLICATION
COB（Chip on Board）方式は、LED チップを直接 PCB に実装し、表面を全面樹脂で封止する最新パッケージ技術です。従来の SMD（Surface Mount Device）方式と比較して、耐衝撃性・耐摩擦性・耐湿性が飛躍的に向上。LED 素子の脱落リスクを根本から解消します。
Flip Chip 構造により、放熱効率と発光効率が大幅に改善。低発熱で長寿命・高輝度を両立し、長時間連続運用にも耐えられる設計です。
| 比較項目 | RSV-HCP（Flip Chip COB） | 一般 SMD |
|---|---|---|
| コントラスト比 | 15,000:1 | 3,000〜5,000:1 |
| LED 保護 | 全面樹脂封止 | 個別実装（脱落リスク有） |
| 耐衝撃性 | ◎ 非常に高い | △ 衝撃で素子破損 |
| 発熱・寿命 | 低発熱・長寿命 | 発熱大 |
| 厚み | 37.4mm | 〜80mm 程度 |
| 視認性（近距離） | 滑らかでドット感無 | ドットが見える場合あり |
| メンテナンス性 | 前面/背面 両対応 | ほぼ背面のみ |

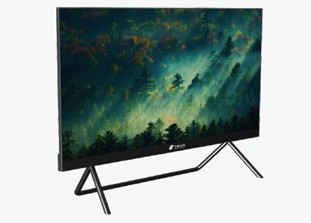

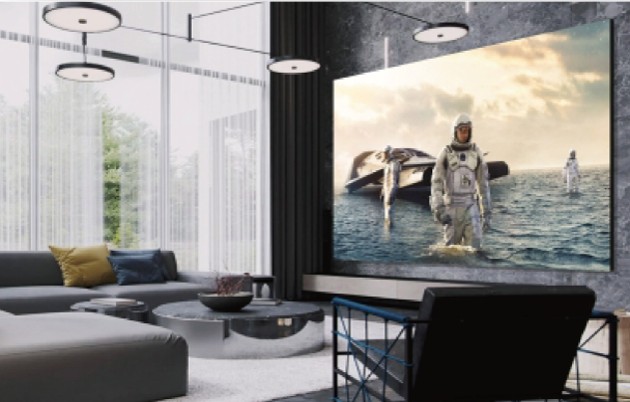

パネル 1 枚あたりわずか 4.6kg、厚さ 37.4mm の超薄型設計。600 × 337.5mm（16:9 比率）のコンパクトなアルミダイキャスト筐体で、自立 / 天吊り / 壁掛けの 3 種類の設置方式に対応。壁掛け時の出っ張りも最小限で、空間デザインを損ないません。
前面 IP65 の防塵防水性能を備え、コーヒーをこぼしても・粉塵環境でも安心して長期間運用が可能です。

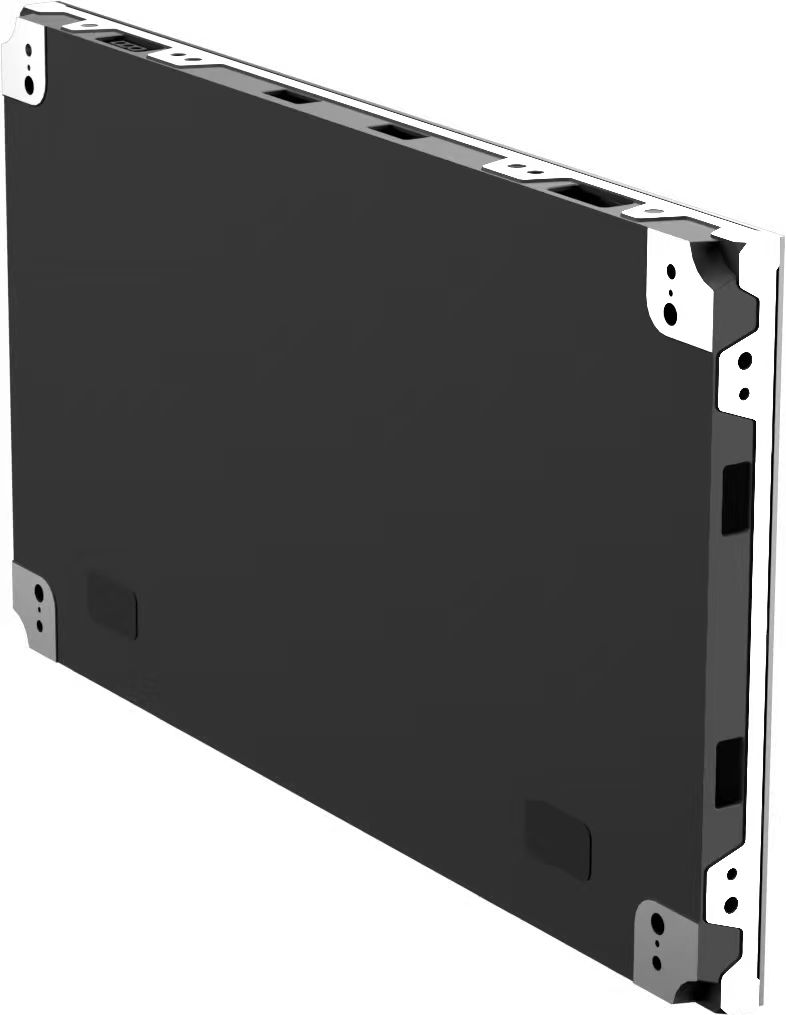

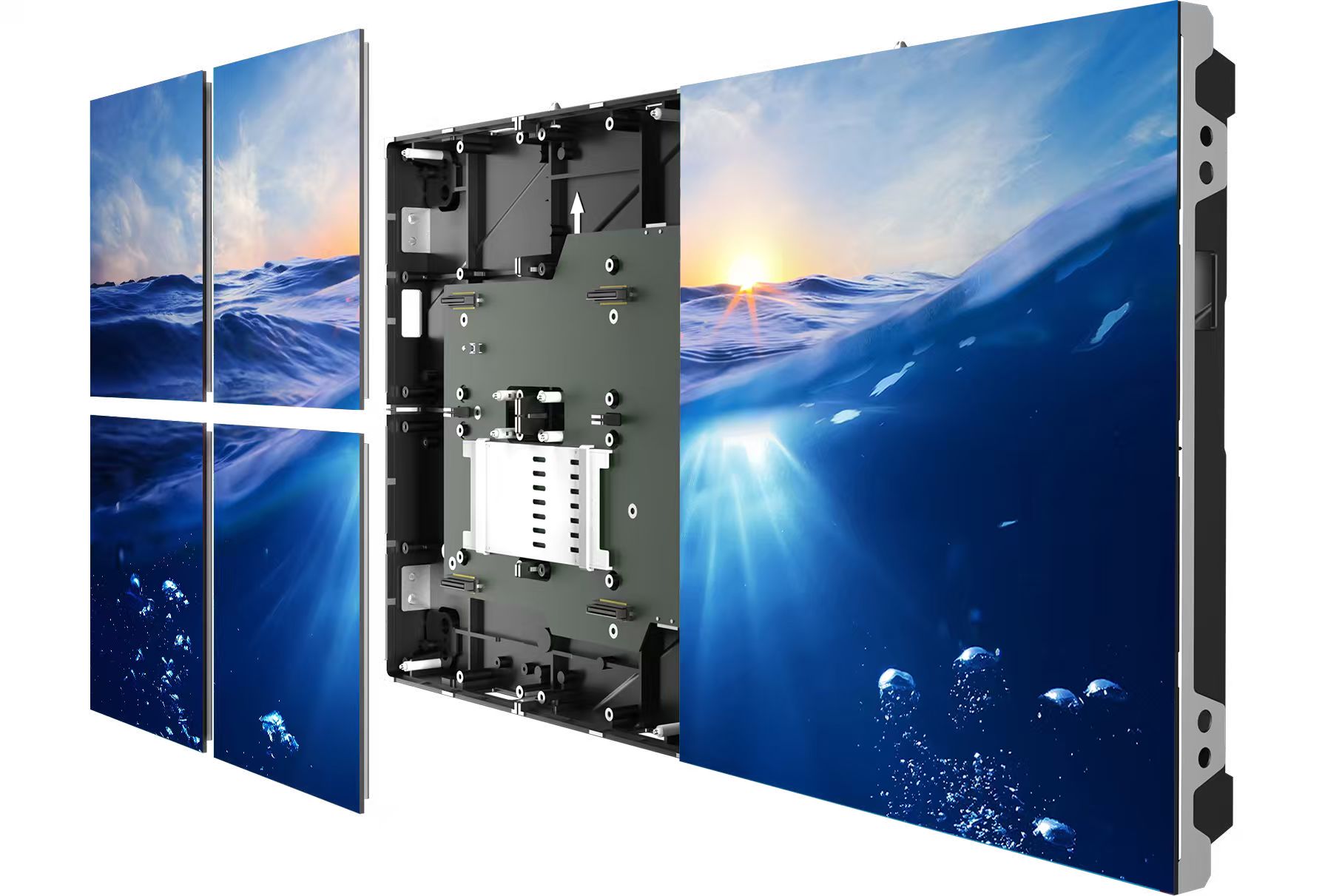

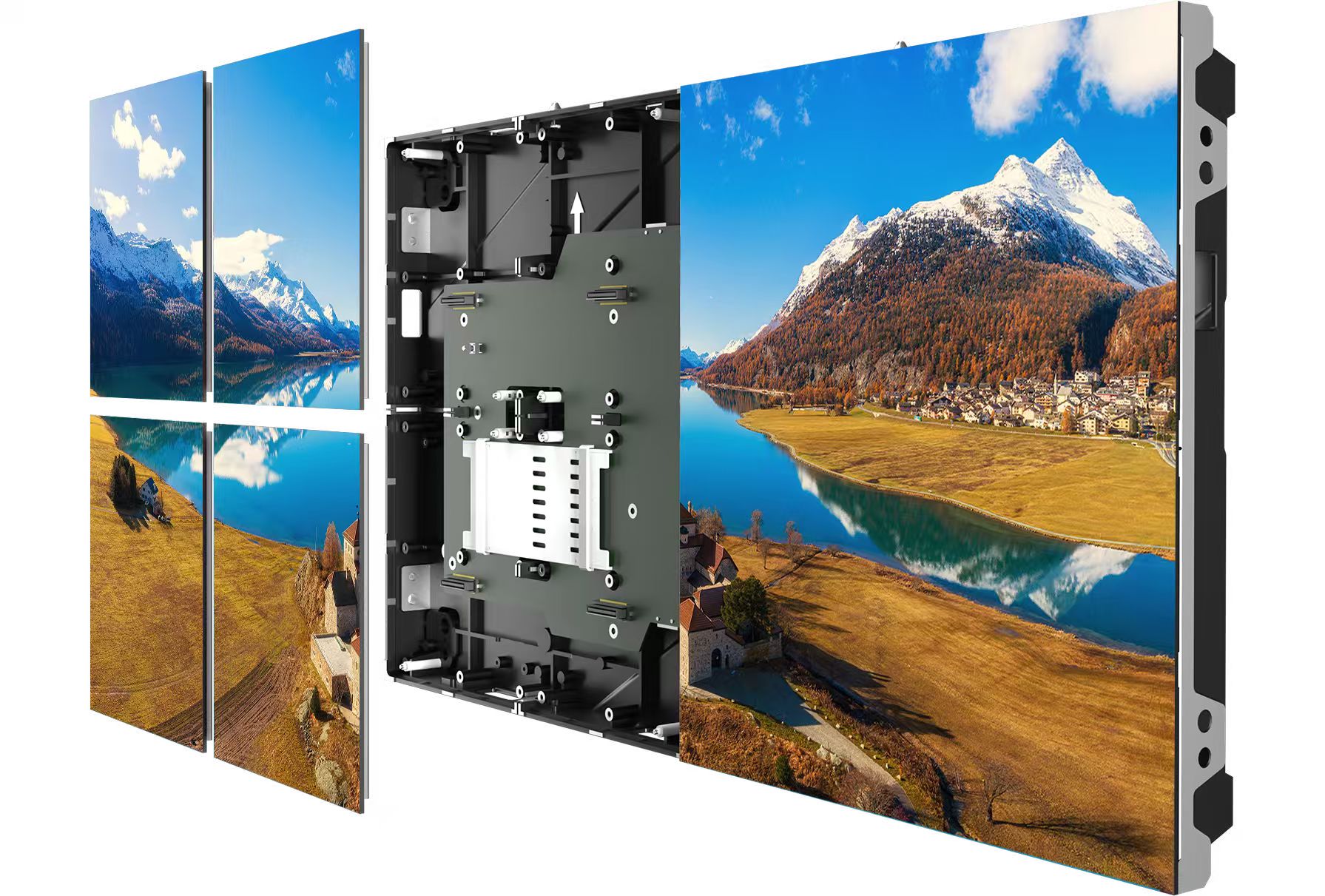

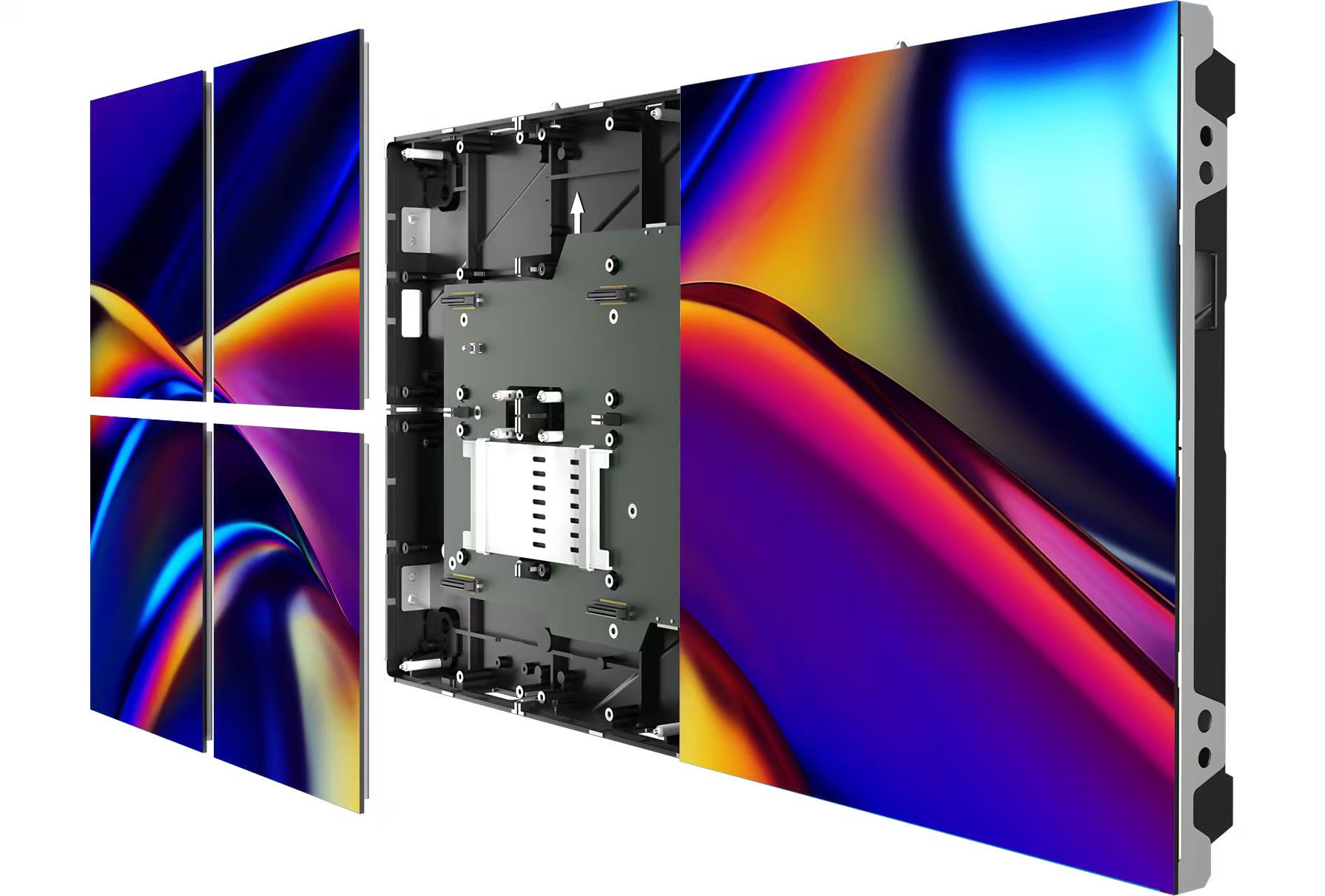

モジュールと電源はフロントまたはリアのいずれからも着脱可能。壁掛け設置で背面に作業スペースが取れない場合でも、正面から保守作業が可能です。万が一のトラブル時も、ディスプレイを取り外すことなくメンテナンスを完了できます。
最大 20 枚 の吊り下げに対応し、巨大ビデオウォール・湾曲ディスプレイ・大型サイネージの構築も柔軟に行えます。

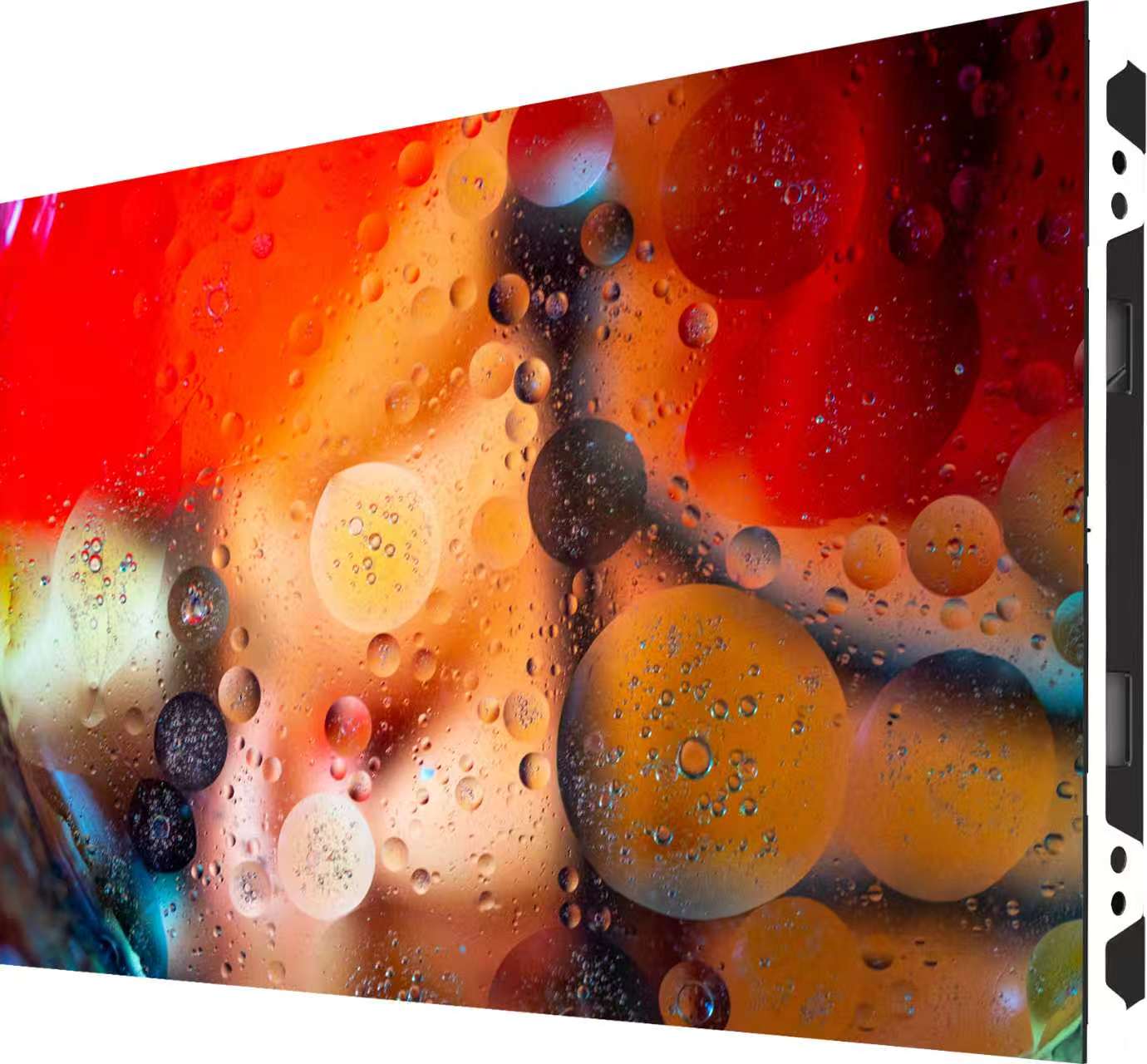

輝度 800〜1,200 nit 調整可能・>3,840Hz 高リフレッシュ・16〜22bit 諧調で、滑らかなグラデーション・繊細な色再現・正確な暗部表現を実現。

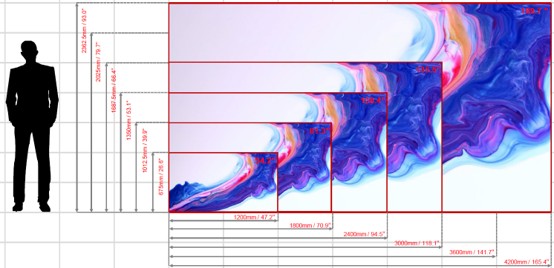

600×337.5mm（16:9）のキャビネットを連結することで、放送・配信用途で求められる標準解像度を正確に構築できます。
| 規格項目 | P0.625 | P0.78 | P0.9375 | P1.25 | P1.56 | P1.875 |
|---|---|---|---|---|---|---|
| パネル解像度 | 960×540 | 768×432 | 640×360 | 480×270 | 384×216 | 320×180 |
| 輝度 (nit) | >800-1000 | >800-1000 | >800-1200 | >800-1000 | >800-1000 | >800-1200 |
| リフレッシュレート | >3840Hz | >3840Hz | >3840Hz | >3840Hz | >3840Hz | >3840Hz |
| 諧調 (Bit) | 16-22 | 16-22 | 16-22 | 16-22 | 16-22 | 16-22 |
| コントラスト | 15000:1 | 15000:1 | 15000:1 | 15000:1 | 15000:1 | 15000:1 |
| 色温度 | 6500K調整可 | 6500K調整可 | 6500K調整可 | 6500K調整可 | 6500K調整可 | 6500K調整可 |
| 視野角 | 160°/160° | 160°/160° | 160°/160° | 160°/160° | 160°/160° | 160°/160° |
| ドライバーモード | 60S | 64S | 54S | 40S | 16S/32S | 45S |
| 消費電力(最大/平均)W/m² | 610/205 | 600/195 | 570/190 | 520/150 | 520/150 | 320/107 |
| IPレート(前/後) | IP65/IP20 | IP65/IP20 | IP65/IP20 | IP65/IP20 | IP65/IP20 | IP65/IP20 |
| 動作温度 | -10～+40℃ | -10～+40℃ | -10～+40℃ | -20～+50℃ | -20～+50℃ | -10～+40℃ |
| 取付方式 | 自立/天吊/壁掛 | 同左 | 同左 | 同左 | 同左 | 同左 |
| 最大吊下げ枚数 | 20枚 | 20枚 | 20枚 | 20枚 | 20枚 | 20枚 |
