RSV-LUM

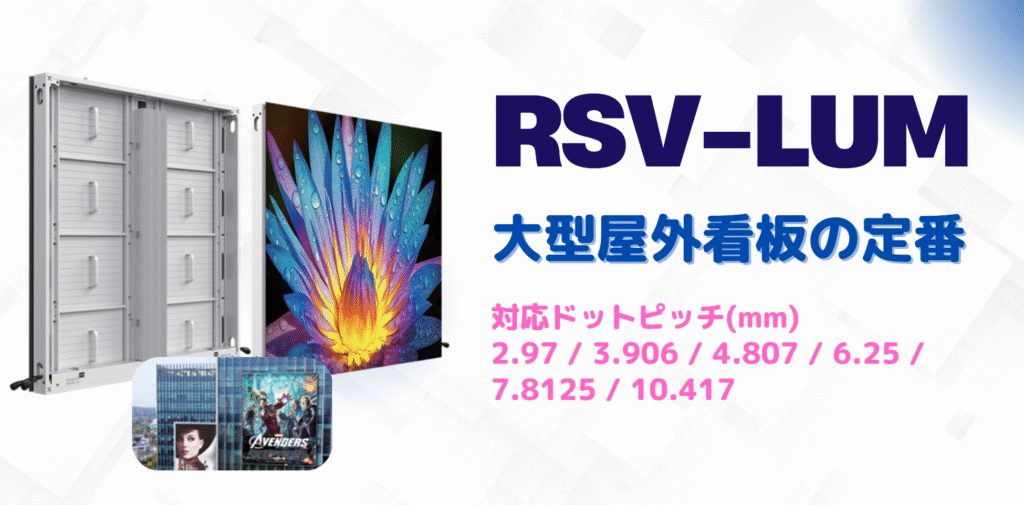

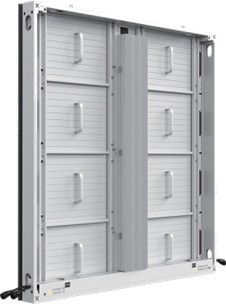

RSV-LUM は、IP66 完全防水の大型屋外 LED ビジョンです。3 種類のキャビネットサイズ（1000×500 / 1000×1000 / 1500×1000mm）を展開し、看板サイズに合わせた最適な構成が可能。29.5kg のアルミダイキャスト筐体は厚さわずか 90mmで、ピッチ P2.97 〜 P10.42 の幅広いラインナップから、最大 10,000 nit の超高輝度・3840Hz 高リフレッシュ表示を実現します。500×250mm モジュールのフロント／リア両メンテに対応し、巨大ビルボードや屋外サイネージに最適です。

あらゆる天候に対応する屋外専用設計

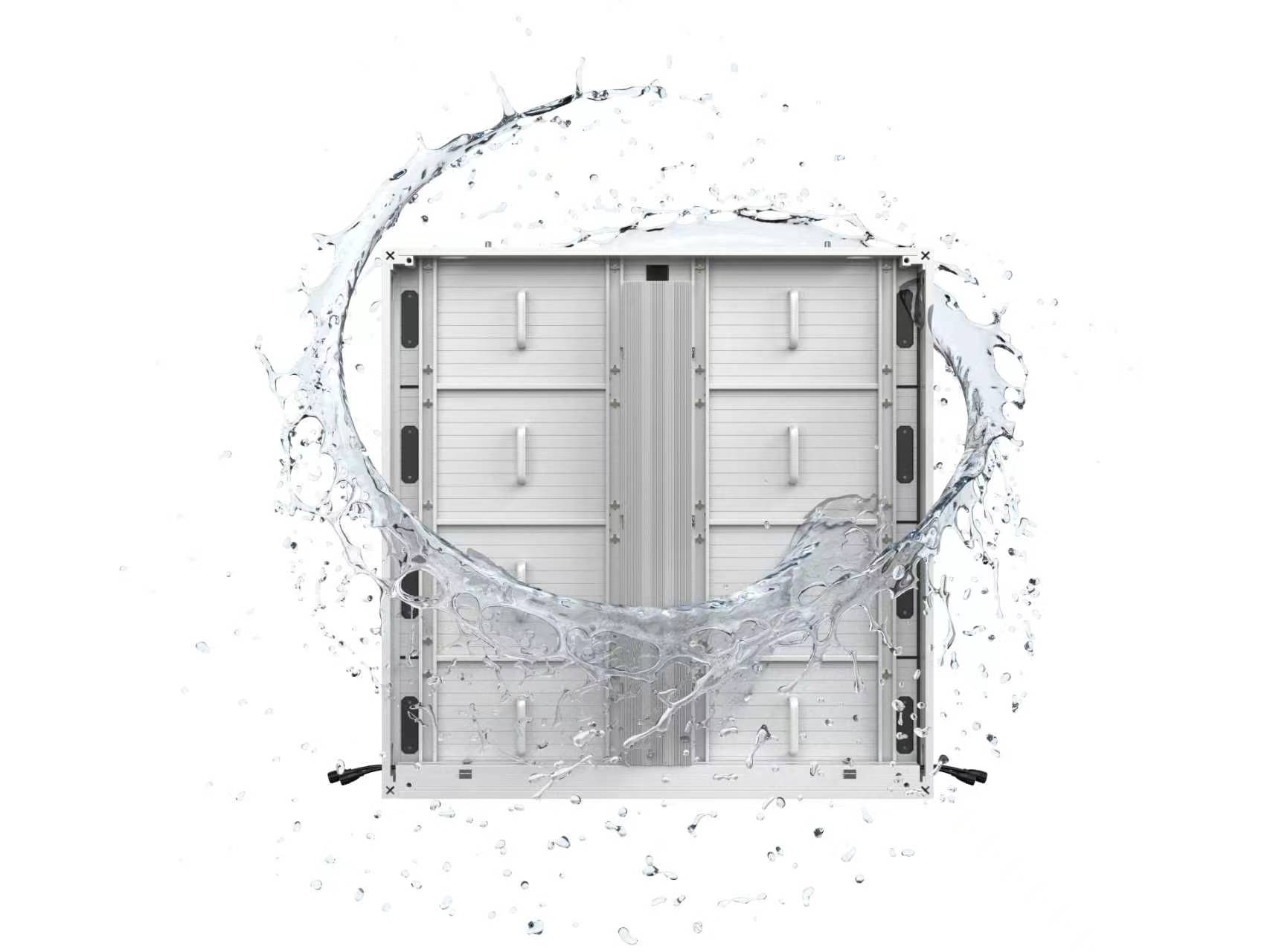

前面・背面ともに IP66 の防塵防水性能。大雨・暴風雨・粉塵環境でも安定した映像表示を維持します。保存温度 -40℃ 〜 +60℃、動作温度 -20℃ 〜 +50℃、湿度 10〜90% RH に対応した、長期間の屋外使用を前提に設計されたタフネスモデルです。

防水コネクタとシーリング設計により、電源・信号配線部から内部への水分浸入を完全に遮断します。

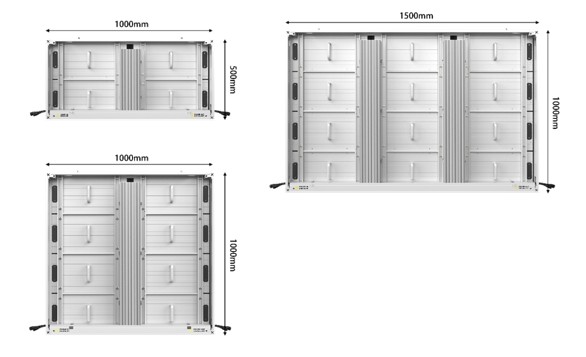

設置場所の寸法に合わせて 3 サイズを自由に組み合わせ、無駄のない大型ディスプレイを構築できます。厚さは全サイズ共通の 90mm。

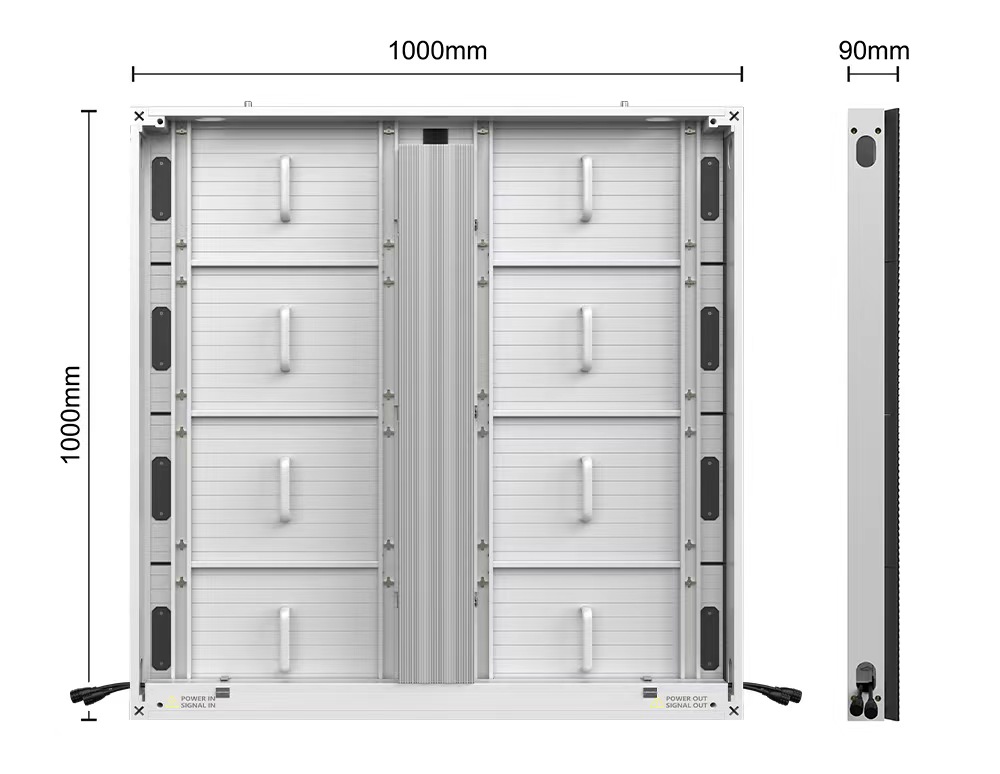

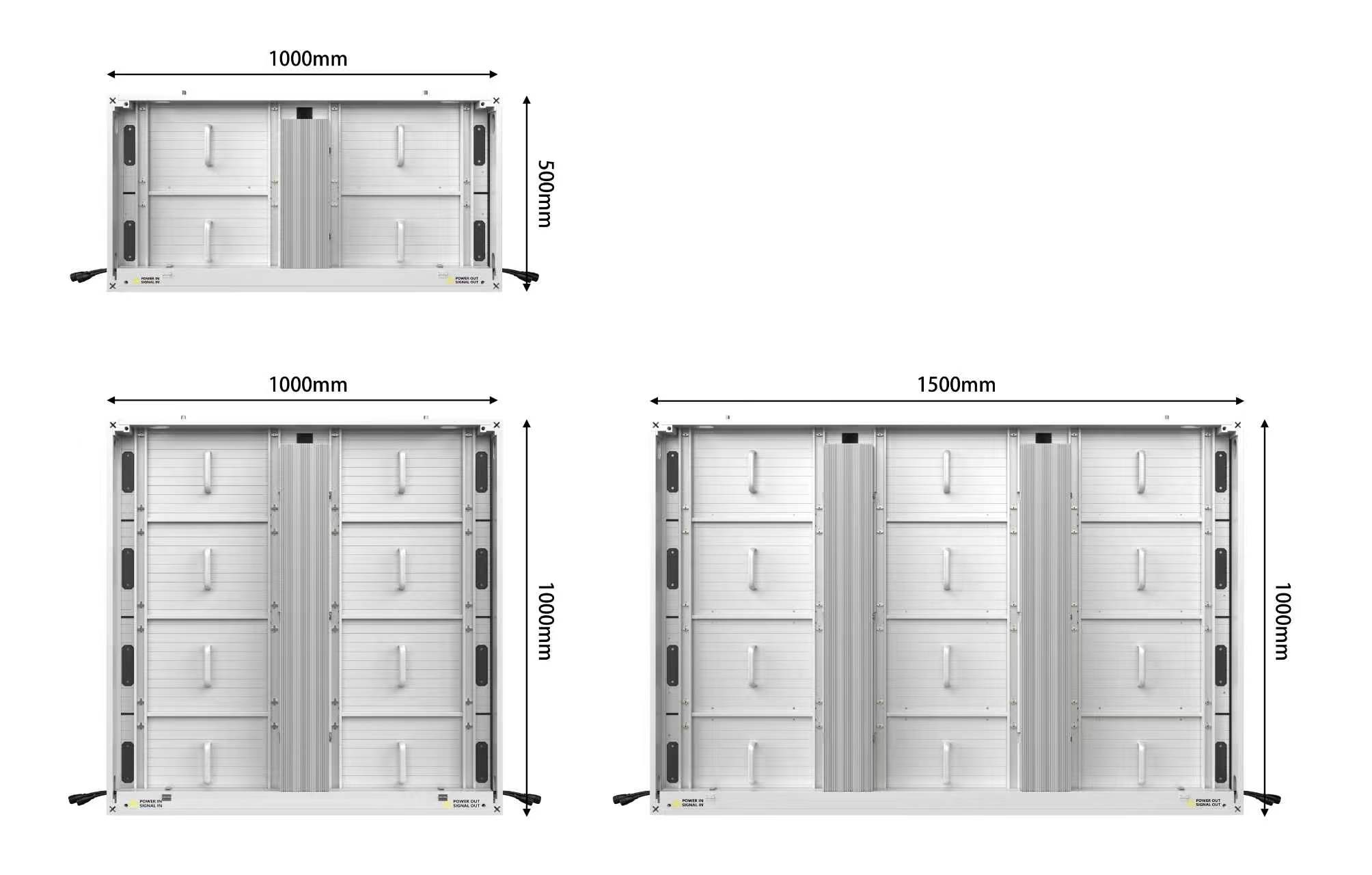

寸法図面（正面 + 側面）

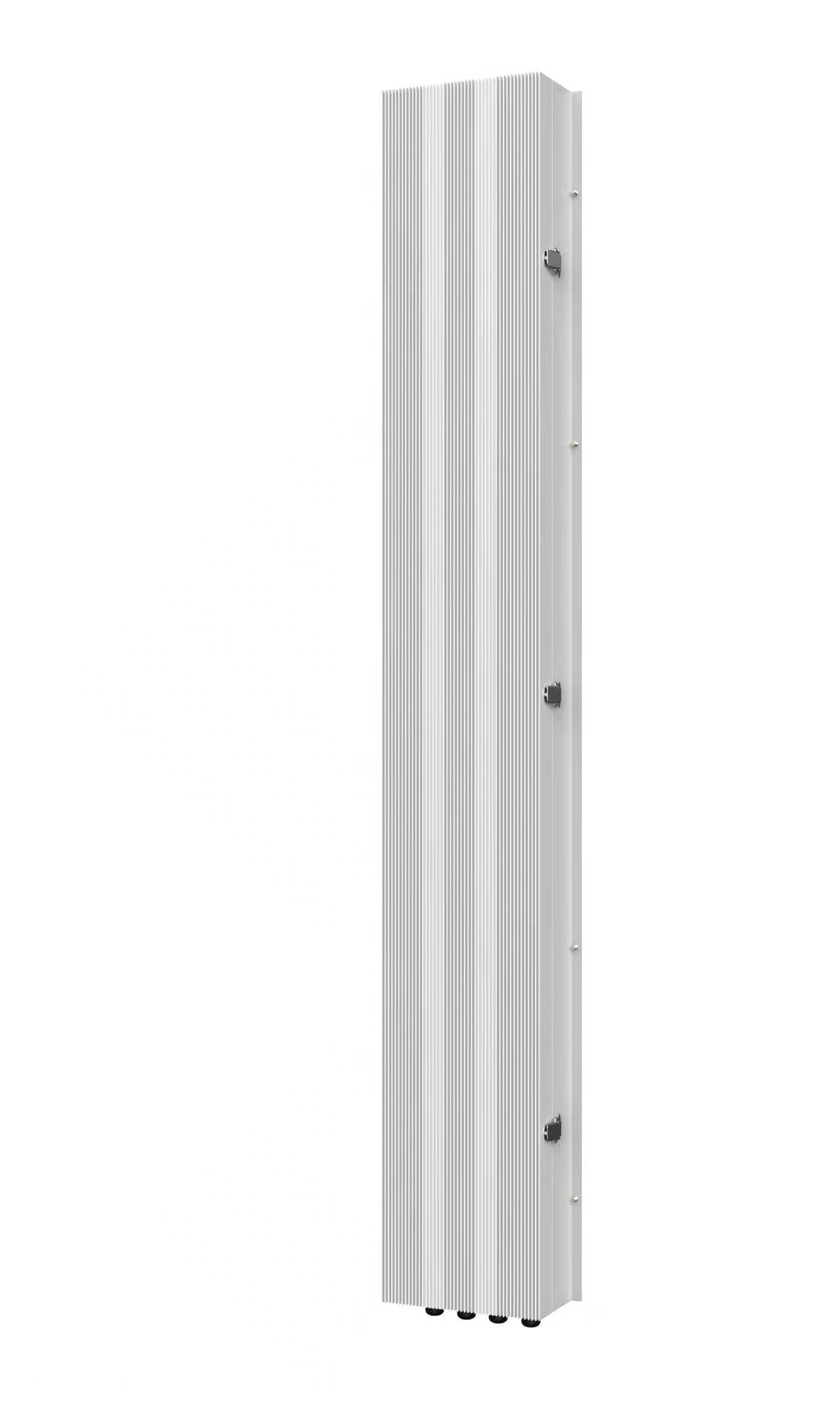

90mm スリム側面

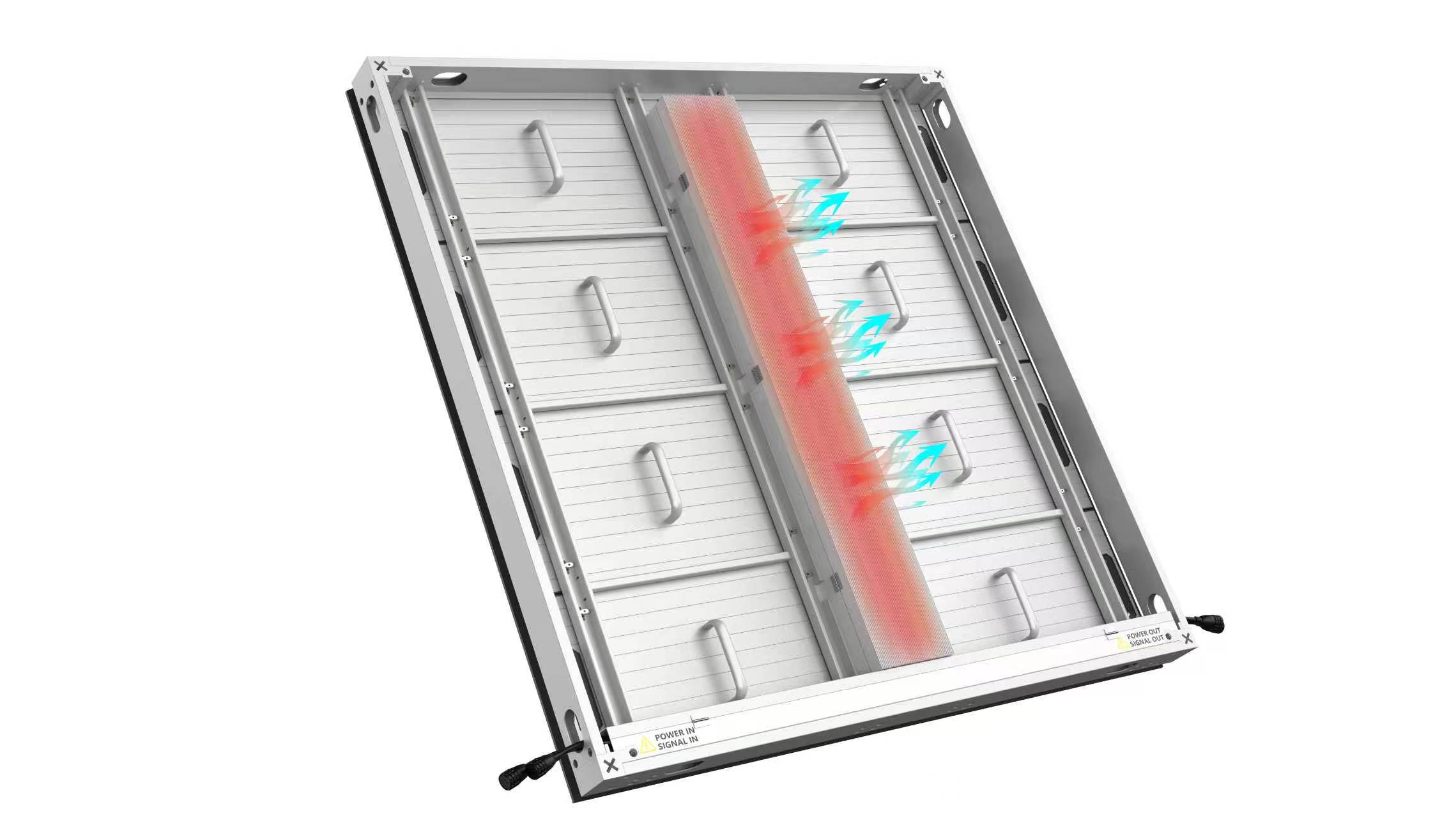

アルミダイキャスト + 内部エアフロー

アルミダイキャスト筐体による優れた放熱性能で、ファンレスの自然冷却を実現。本体内部には計算されたエアフロー設計を採用し、熱気を上方へ効率的に排出することで、長時間連続稼働でも安定した温度を維持します。

ファンレス設計により、機械的故障リスクと粉塵吸入リスクを根本から排除。メンテナンスコストも大幅に削減できます。

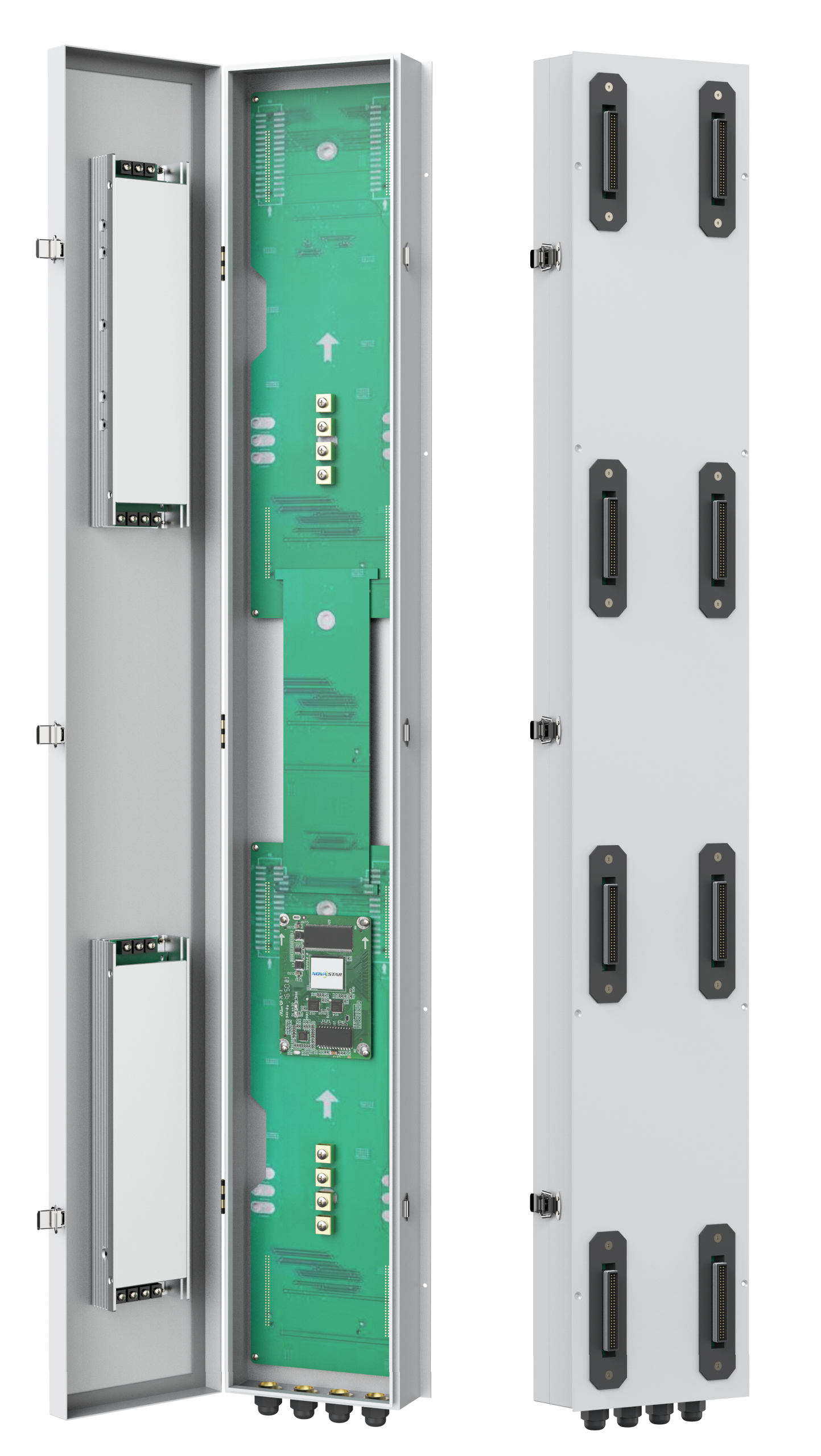

PCB + PSU 内部レイアウト

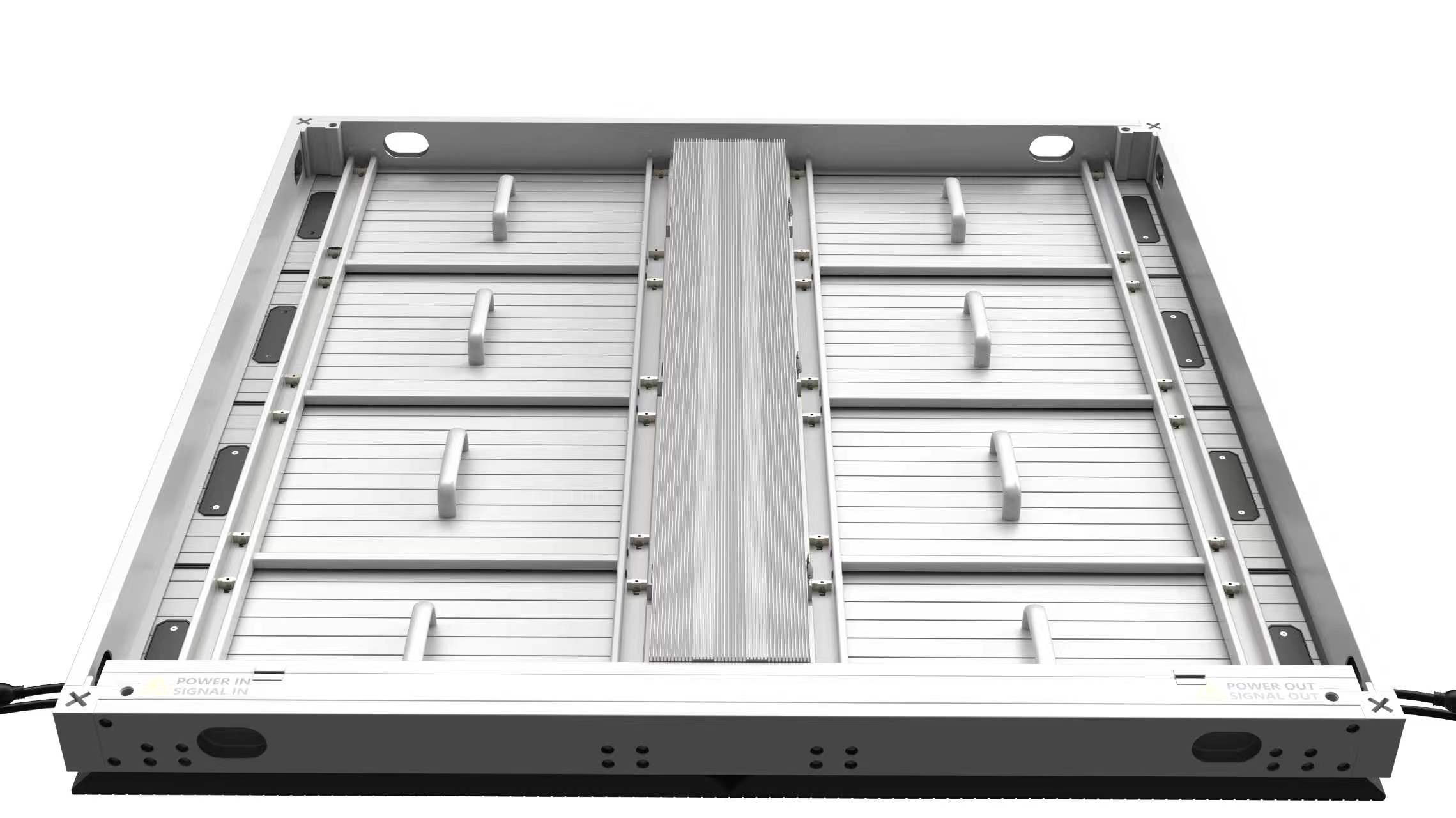

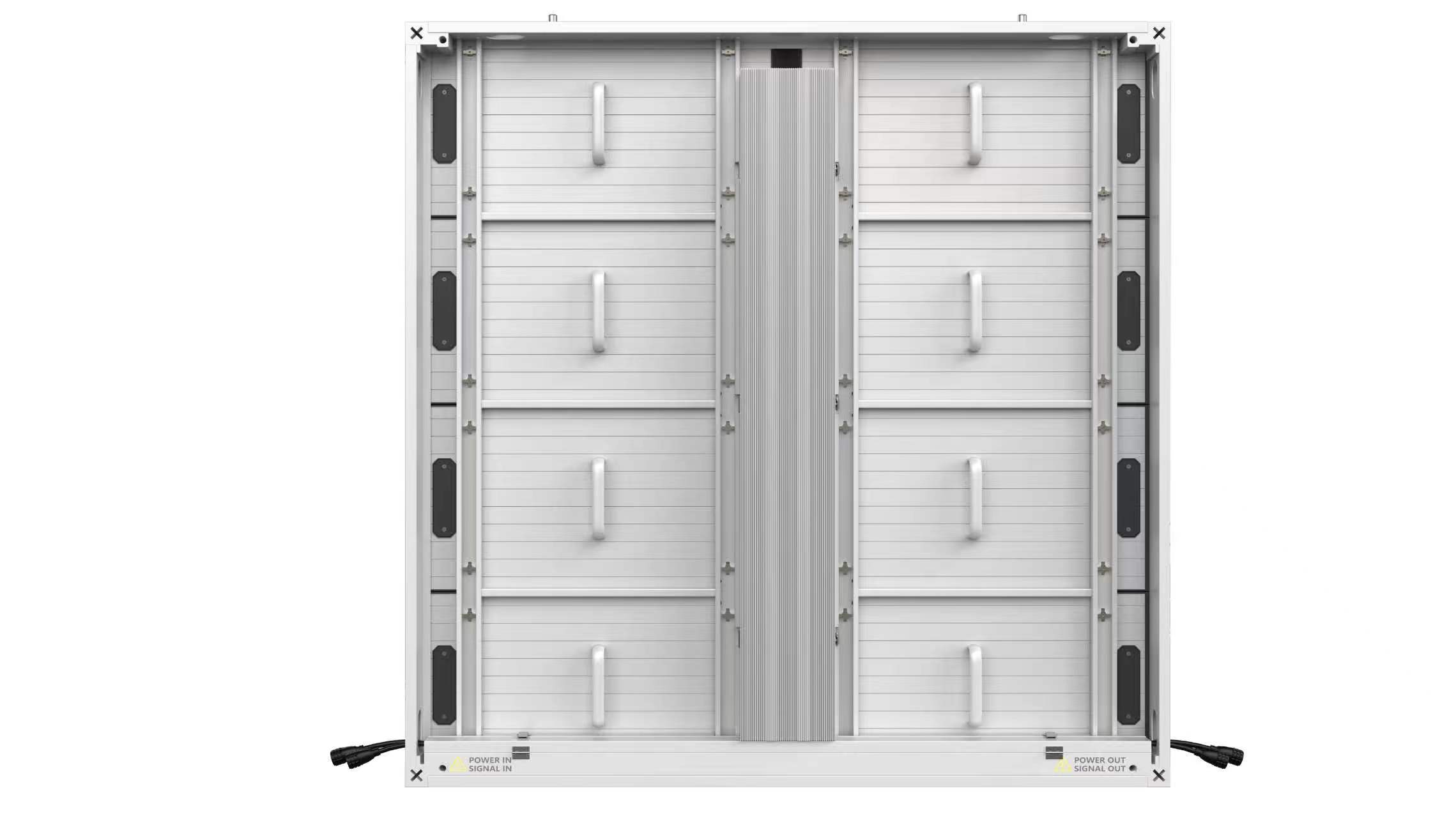

背面モジュールグリッド

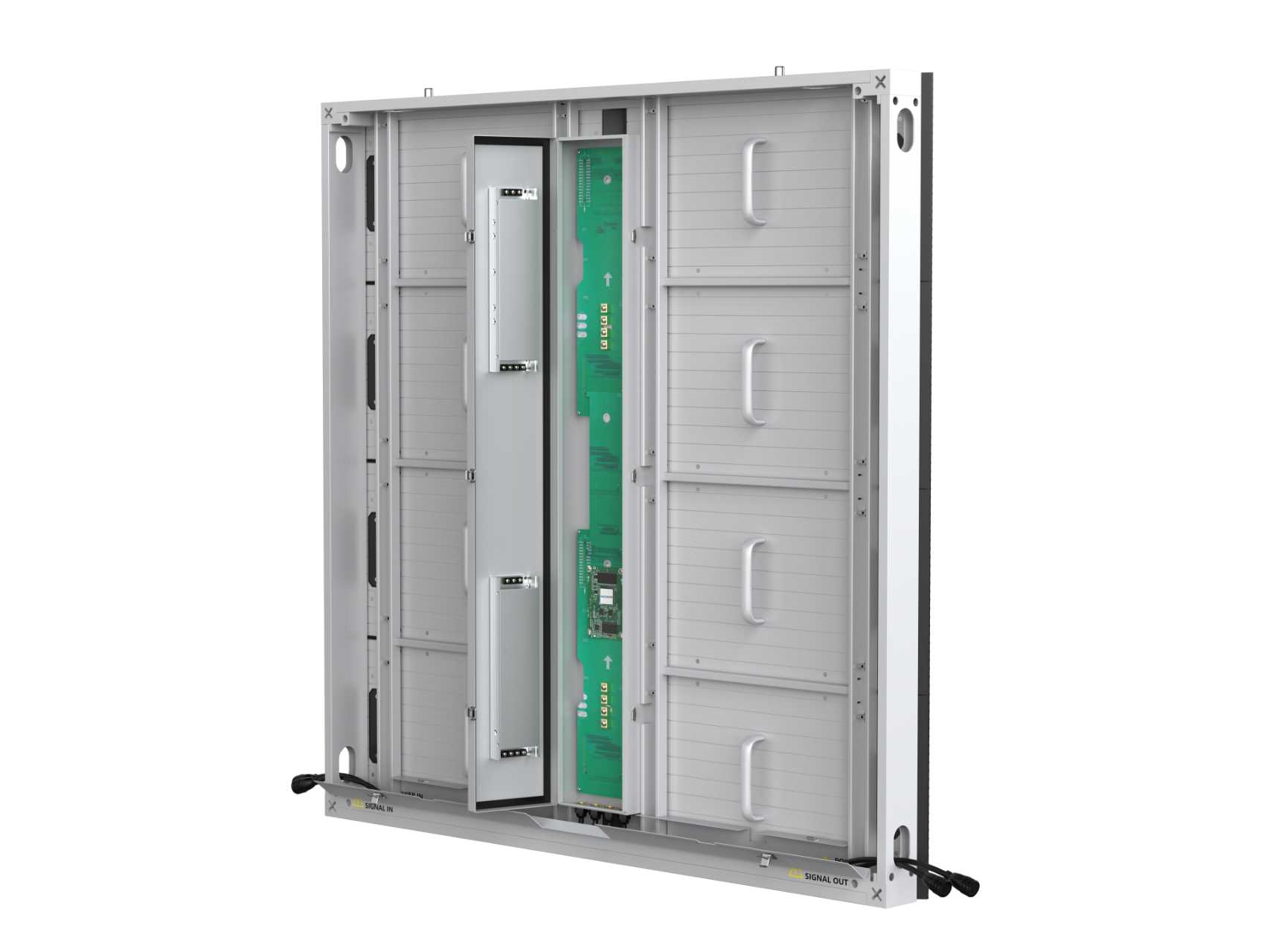

受信カード + PSU の正面アクセス

受信カードと電源モジュール（PSU）は正面から引き出し可能なドロワー方式。ビルボード設置時のように背面に作業スペースが取れない場合でも、モジュールを取り外すだけで内部部品にアクセスできます。

配線は完全に内部で完結し、外部に露出しないため、見た目の美しさと耐候性の両方を確保しています。

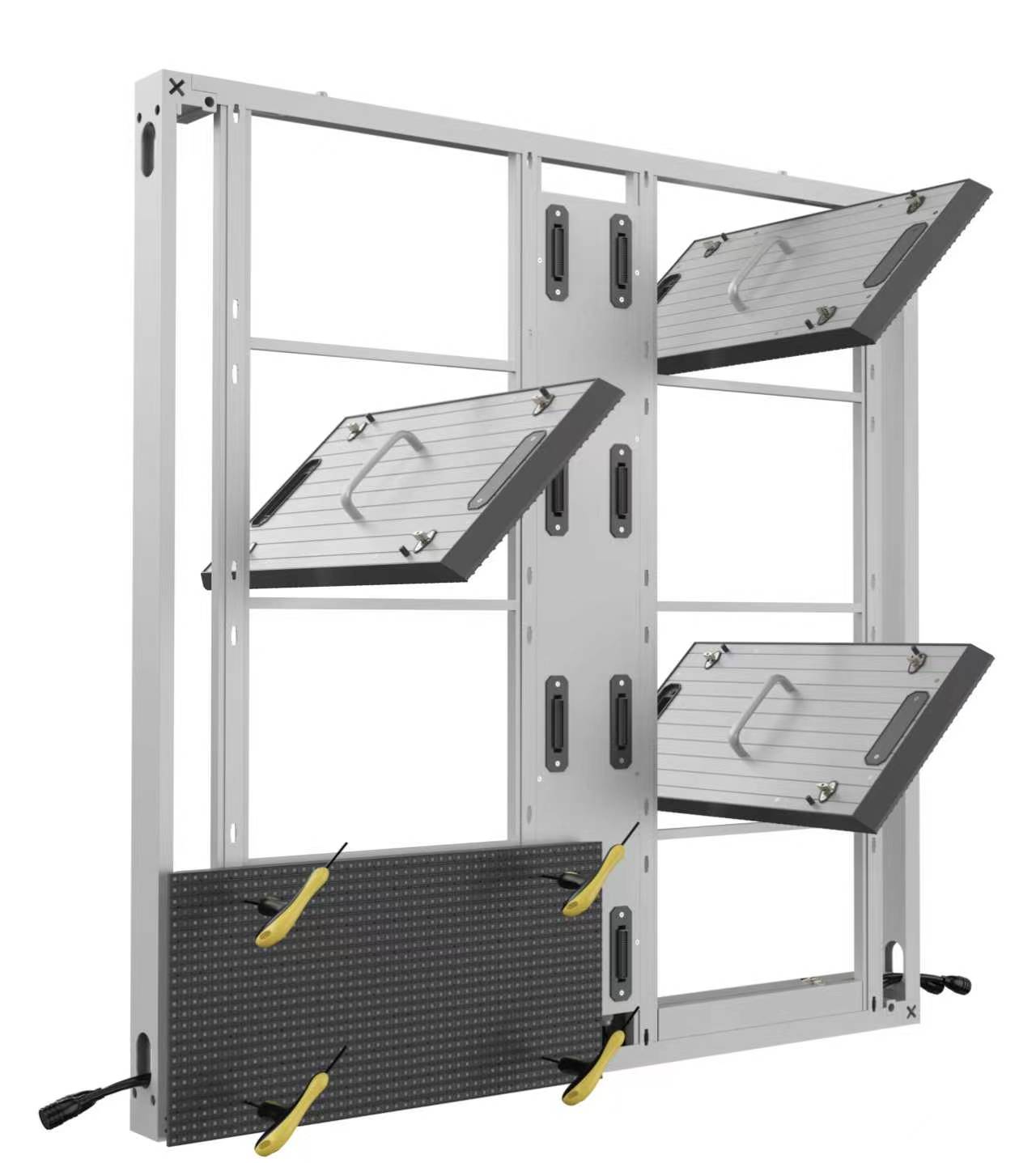

500 × 250mm モジュール — フロント／リア 両メンテ

500 × 250mm のモジュールは、マグネット + 専用ネジでキャビネットに固定。フロントまたはリアのいずれからも、簡単に着脱・交換が可能です。故障モジュールの交換はわずか数十秒で完了し、ディスプレイ全体を停止させることなく現場対応ができます。

最大 20 枚の吊り下げに対応し、巨大ビルボードや横長ファサードの構築も柔軟に行えます。

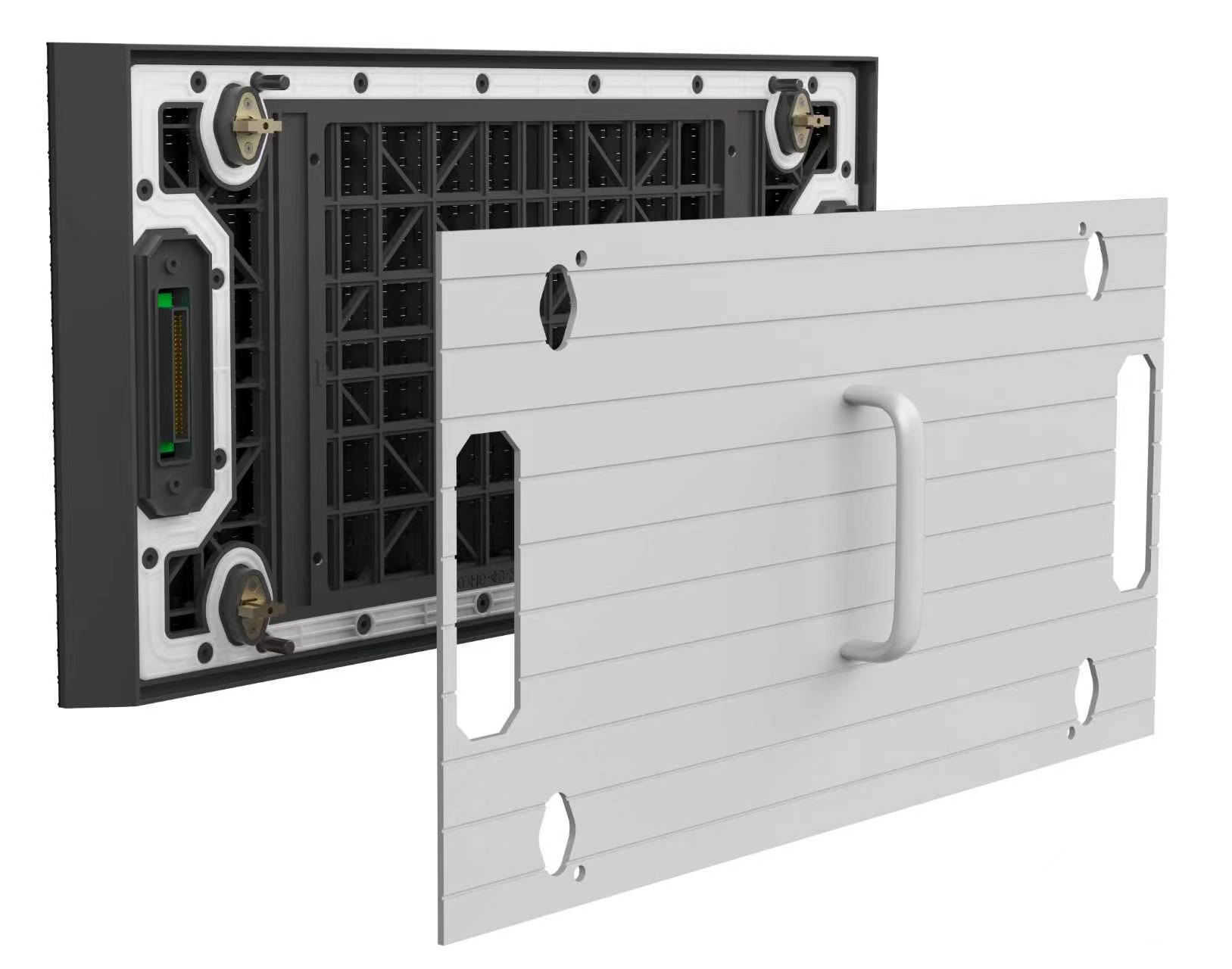

モジュール表裏構造

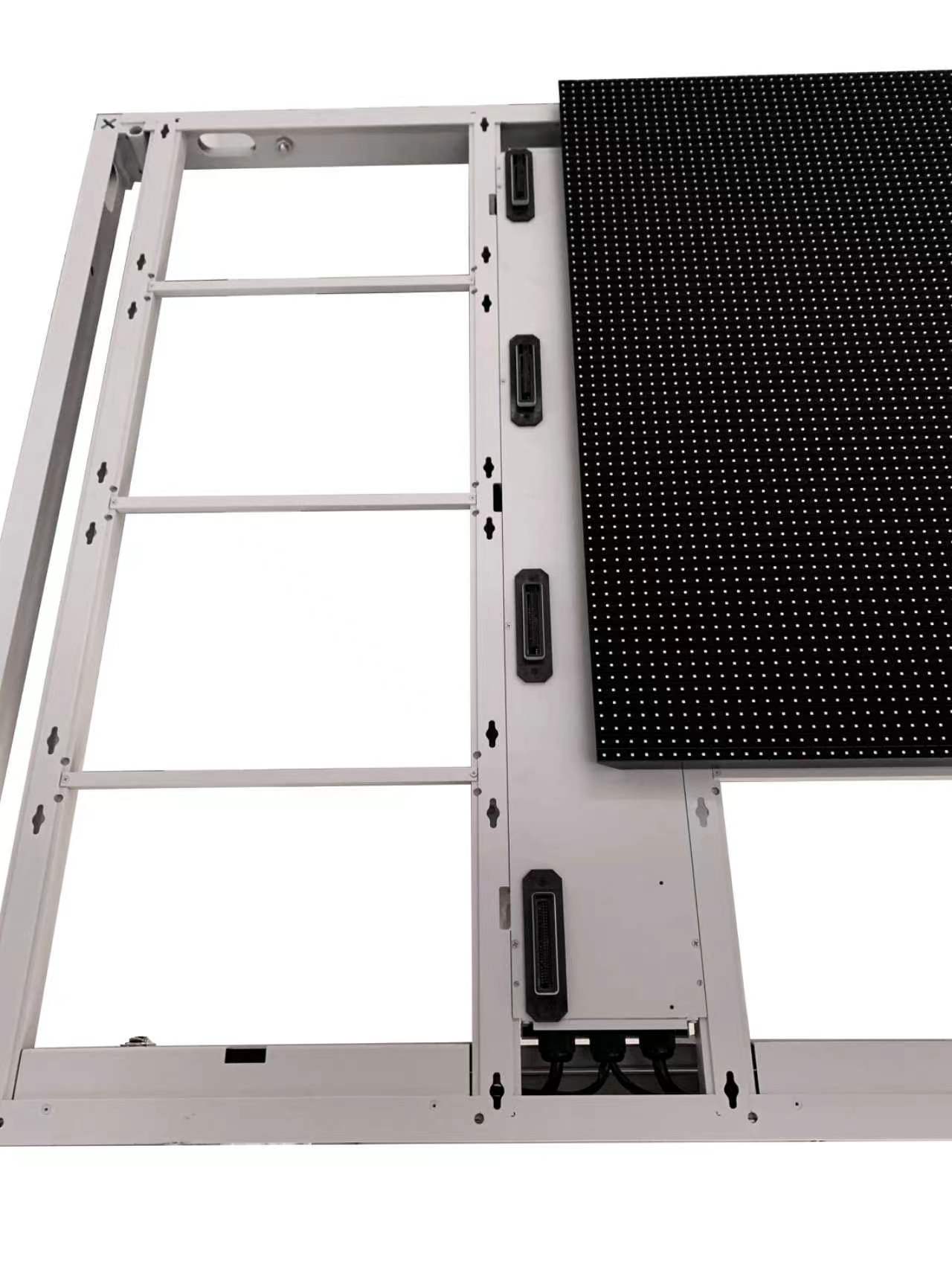

取付詳細（フレーム＋ハンドル）

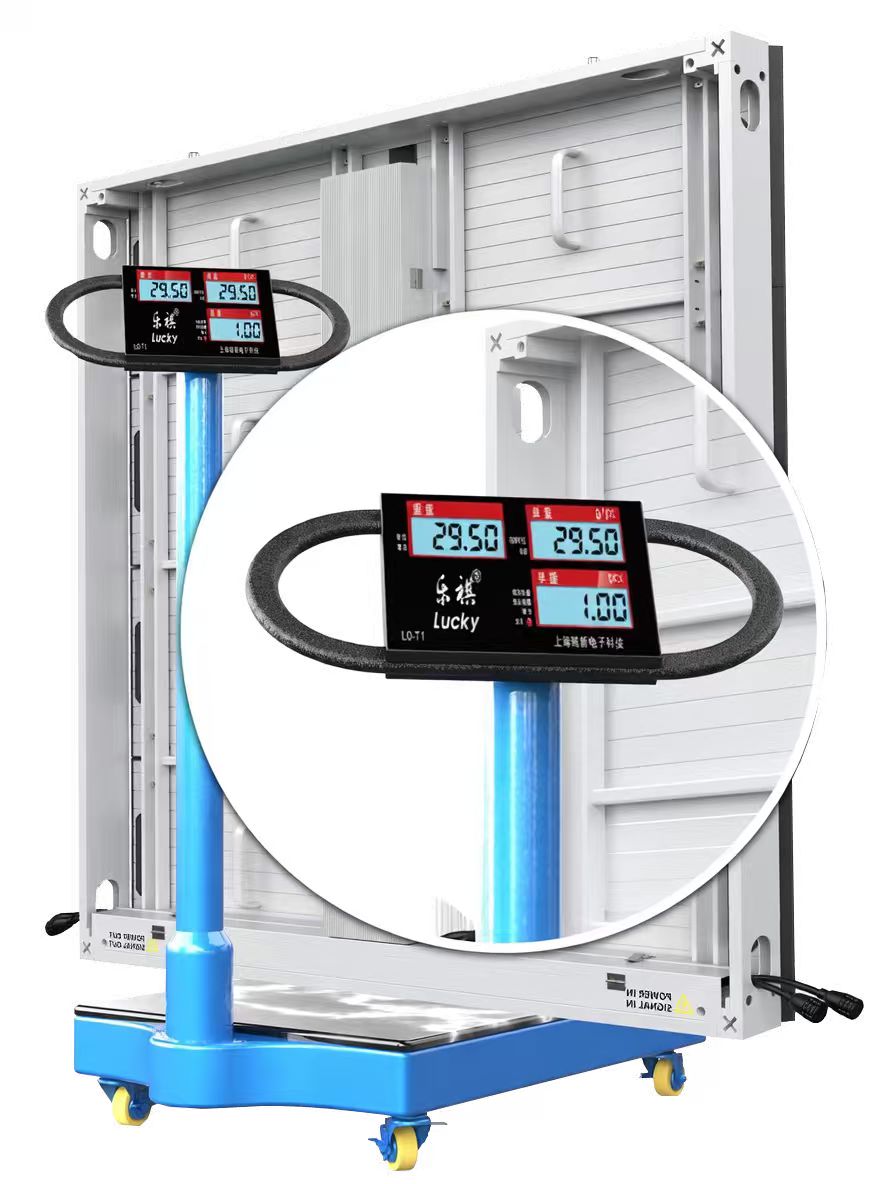

実測 29.50 kg — 構造物への負担を最小化

1 ㎡（1000×1000mm）あたりの重量は実測 29.50 kg。同サイズの一般的な屋外 LED キャビネット（35〜45kg）と比較して、約 25〜35% 軽量です。

これにより、既存の建築物・看板架台への負担を大幅に軽減し、吊り下げ枚数も最大 20 枚まで対応可能。輸送・施工コストも削減できます。

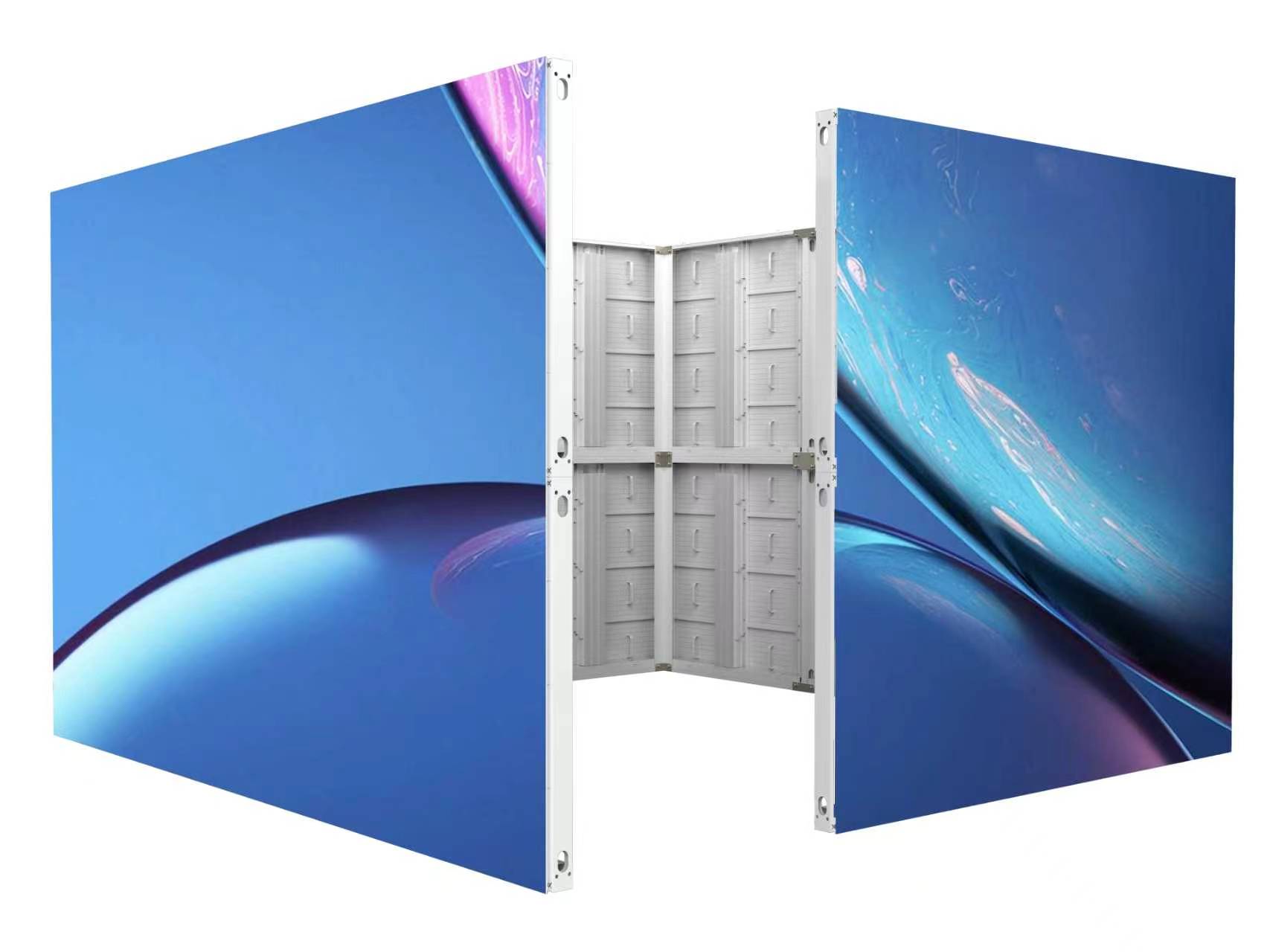

90° コーナー連結 — 立体的なディスプレイ

直角に隣接するキャビネット同士を連結し、90° コーナー型のディスプレイを構築可能。ビルの角面や建物のコーナー、円柱型サイネージ、L 字レイアウトなど、従来の平面ディスプレイでは表現できなかったクリエイティブな空間演出を実現します。

スタッキング / ハングアップ / スティッチングの 3 種類の取付方式に対応し、現場ごとの最適な施工方法を選択できます。

大型屋内テスト（サーファー）

高彩度マクロ表示（瞳）

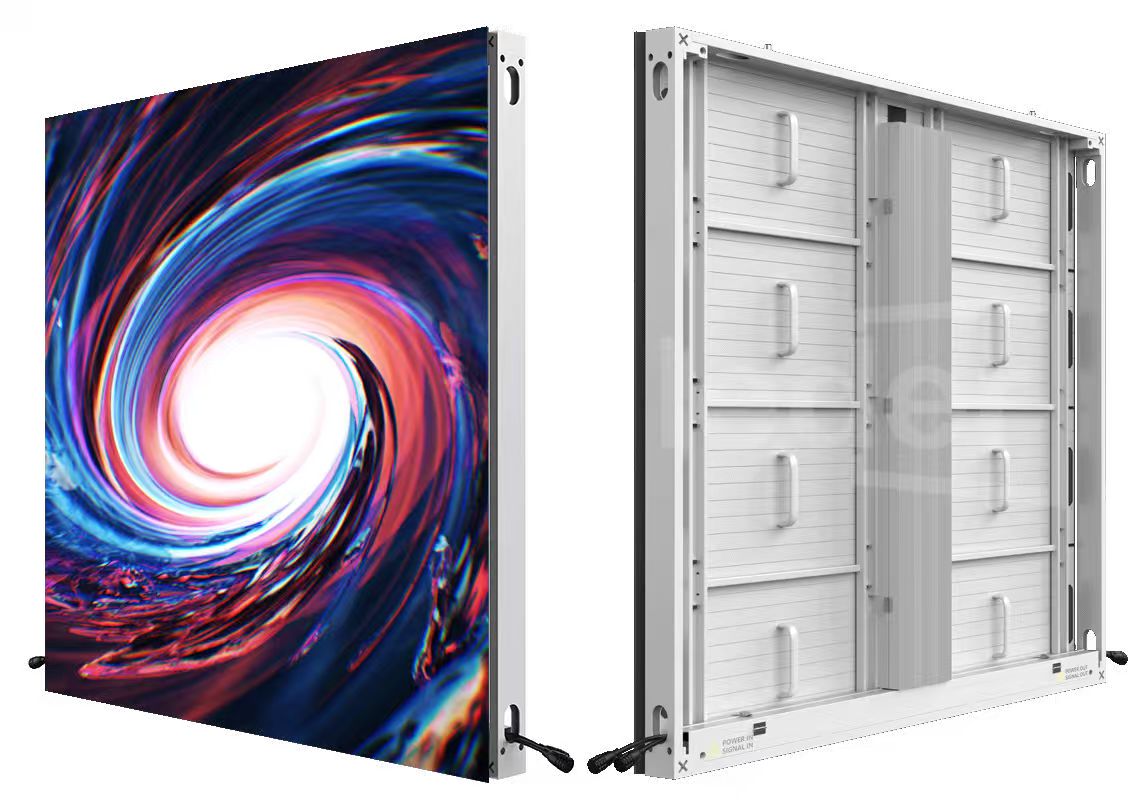

表裏構造プレビュー

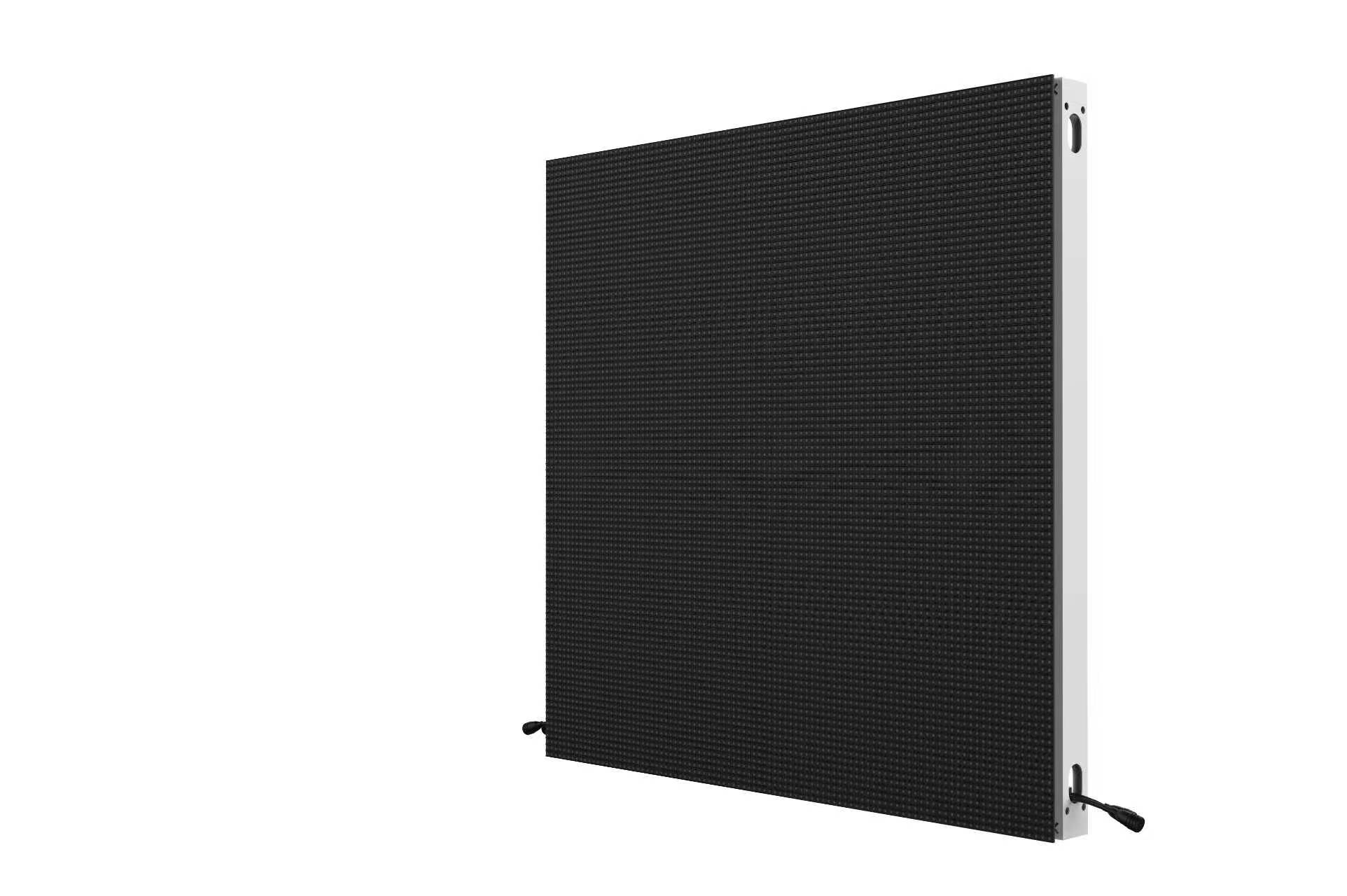

パネル正面（OFF 時）
